Agilent 86108A 精密波形分析儀

主要特性與技術指標

高帶寬、低噪聲、超低殘余抖動

簡單的一次連接“無觸發”操作

PLL表征，包括環路帶寬/抖動傳輸

用于SSC跟蹤的集成的硬件時鐘恢復和可調諧的環路帶寬/過峰值業界標準

輕松設置串行總線差分信令（PCI-Express^?、SATA等）

描述

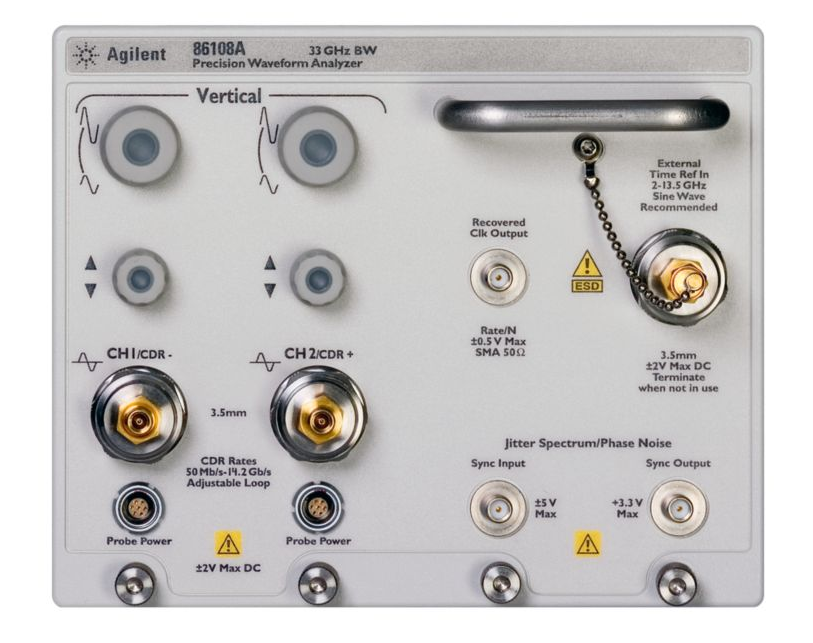

精確、易用，適用于高速數字通信信號。86108A精密波形分析儀是一個與86100C DCA-J一起使用的插入式模塊。86108A具有超過 33 GHz的帶寬，小于300 uV的通道噪聲和低于100飛秒（60 fs典型值）無與倫比的殘余抖動。集成的時鐘恢復提供速率高達13.5 Gb/s的‘無觸發’單一連接測量，甚至有擴頻時鐘時也可進行分析。
